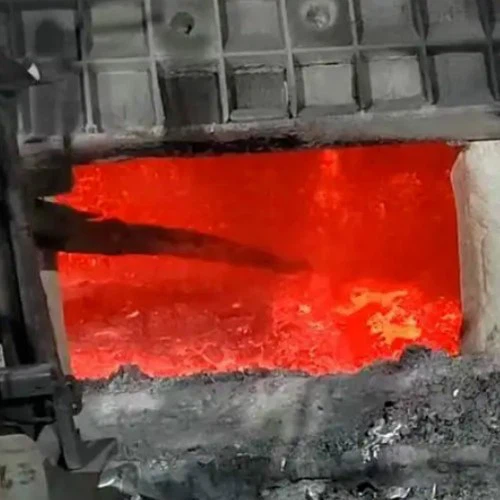

Sự xói mòn của vật liệu chịu lửa bằng nhôm bằng nhôm nóng chảy, chẳng hạn như trong lò nóng chảy bằng nhôm và giữ lò, thường dẫn đến sự hình thành các lớp oxit nhôm trên vật liệu chịu lửa. Mức độ xói mòn được tăng lên trong sự hiện diện của kiềm và trong bầu không khí giảm. Điều này có liên quan đến việc chuyển đổi gạch alumina thành natri aluminate, làm tăng động học của sự hình thành trong môi trường giảm, thúc đẩy sự hình thành của nitride nhôm. Trong các lò nung nóng chảy và giữ lò nung, kiềm có thể đến từ điện tích kim loại.
Trong các lò nóng và lò nóng bằng nhôm, vật liệu chịu lửa bằng nhôm tiếp xúc với nhôm lỏng, thường dẫn đến sự hình thành các lớp trầm tích liên kết có chứa oxit nhôm chủ yếu
4AL +3 SiO2 → 2AL2O 3+3 Si
Động học của phản ứng giảm nhanh chóng sau khi tiền gửi xuất hiện. Người ta kết luận rằng tiền gửi này trở thành rào cản đối với sự thâm nhập của nhôm vào vật liệu chịu lửa và sự hiện diện của kiềm trong bầu không khí giảm sẽ làm tăng động học của mỏ này. Có hai nguồn oxit natri kiềm; Trong các thỏi nhôm được sản xuất bởi tế bào điện phân hoặc trong vật liệu chịu lửa. Trong trường hợp sau, sự hiện diện hoạt động của NA2O không thể được xác nhận. Mặt khác, các khía cạnh liên quan của bầu không khí giảm vẫn chưa được giải thích.
Thí nghiệm chính của thời gian này là phản ứng của vật liệu chịu lửa bằng nhôm đối với sự ăn mòn bằng nhôm do kiềm và giảm khí quyển, và xác định các tác dụng có thể có của các vật liệu chịu lửa bằng nhôm cao (70% Al2O3) với chất lỏng trong ALK. Sản phẩm này là một đại diện của các vật liệu chịu lửa vô định hình mà không có phụ gia xâm nhập, và được sử dụng trong công nghiệp làm lò cách nhiệt nhôm và lớp lót lò luyện nhôm.
Nhiệt độ thử nghiệm được xác định theo nhiệt độ hoạt động của lò giữ nhôm và lò nung nhôm. Nhiệt độ tại nơi tiếp xúc với kim loại đạt 850 độ và nhiệt độ ở phần bức xạ ngọn lửa đạt 1200 độ ~ 1500 độ. Thử nghiệm xói mòn của các castables vật liệu chịu lửa bằng nhôm cao công nghiệp với nhôm fluoride (ALF3) như một tác nhân không bị nang được giải thích, và sự ăn mòn do nhôm và vai trò của các oxit cơ bản có trong vật liệu chịu lửa được suy ra.
Dường như, đặc biệt là trong sự hiện diện của bầu không khí giảm, Beta Alumina là pha hoạt động trong vật liệu chịu lửa tiếp xúc với nhôm lỏng. Từ quan điểm nhiệt động, hoạt động của -alumina đối với nhôm lỏng dẫn đến sự hình thành natri kim loại và phương trình phản ứng như sau:
6naal11o 17+2 Al → 6na +34 al2o3 (2)
Khi áp suất một phần oxy cao hơn {{0}} atm, natri kim loại được tạo ra trong dung dịch nhôm (ANA ~ 0.1) sẽ bị oxy hóa và phản ứng như sau:
2NA +1/2O2 → NA2O (3)
Khi áp suất một phần oxy thấp hơn 10-19 atm, sự hiện diện của Na2O phải liên quan đến tác dụng của các oxit chịu lửa (đặc biệt là trong silica) trên natri kim loại và phương trình phản ứng như sau:
4NA+SiO2 → 2NA2O+SI (4)
Mặt khác, với sự hiện diện của ALF3, natri kim loại cũng có thể được tạo ra và phương trình phản ứng như sau:
6naal11o 17+2 Alf3 → 6naf +34 Al2O3 (5)
3NAF+AL → 3NA+ALF3 (6)
Thông qua phân tích, khi chất điện phân lỏng tồn tại ở nhiệt độ cao hơn 888 độ, các phương trình phản ứng (5) và (6) có thể tạo ra natri kim loại, có lợi cho sự trao đổi giữa các chất phản ứng. Trong các điều kiện như vậy, các diễn viên chịu lửa dự kiến sẽ có được động học thế hệ Na2O cao hơn, vì vậy nếu sau này chứa Alf3 như một chất làm ướt, nhôm sẽ ăn mòn vật liệu chịu lửa nhanh hơn. Tiền gửi giao diện chủ yếu chứa corundum (A-Al2O3) và cũng chứa nhôm (AL) và nhôm nitride (ALN). Người ta tin rằng nitride nhôm có trong tiền gửi có thể tham gia vào quá trình ăn mòn này. Sự tham gia của nhôm nitride phù hợp với việc phân tích các sản phẩm phản ứng thu được giữa nhôm và natri cacbonat trong không khí và nitơ. Nó đã được xác định rằng sản phẩm phản ứng chính thu được ở 900 độ là natri aluminate (Naalo2), tồn tại dưới dạng hydrat (Naalo2 · 3H2O). Độ hấp dẫn riêng của natri aluminate là 2,69g/cm³, trong khi đó của oxit nhôm là 3,96g/cm³. Do đó, tiền gửi nhôm bảo vệ nên được đi kèm với sự gia tăng thể tích khi nó được chuyển đổi thành natri aluminate. Sự gia tăng thể tích tạo điều kiện cho sự hình thành các vết nứt, tạo điều kiện cho sự thâm nhập của nhôm và làm cho vật liệu chịu lửa dễ bị xói mòn.
